燃油加油機電子鉛封的研究
我們根據目前加油站計量管理、稅務管理的具體情況以及成品油零售市場狀況，并針對目前加油站對稅控燃油加油機的使用情況，結合稅控燃油加油機強檢計量器具的特殊性，參考國內外先進燃油加油機的各項功能以及國外加油機對作弊采用的技術措施，研制了用于加油機防作弊的電子鉛封，來提高質量技術監督部門對加油機計量的監管水平和力度。
一、加油機電子鉛封工作原理

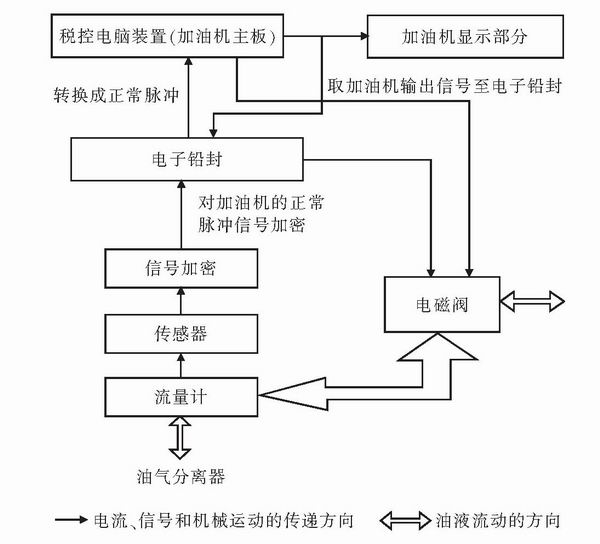

1.電子鉛封工作程序圖(如圖1所示)
2.加油機電子鉛封防作弊過程
(1)加油機的加密傳感器對加油機加油的正常脈沖進行調制后，送入電子鉛封內。
(2)電子鉛封對加油機加密傳感器送入的加密信號進行解調，使加密信號變成正常的脈沖信號后，送入加油機主板進行正常的計算和顯示。
(3)電子鉛封對本次加油的加油量、加油金額、加油單價、加油日期進行記錄和計算，并存入電子鉛封的內存。
(4)當加油結束后，在加油機第二次開始加油前，電子鉛封自動將上次記錄的加油數據與加油機上次記錄的加油數據進行比對，如果比對的結果大于一定的數值時，則電子鉛封對加油機進行控制。另外，電子鉛封將內部加油量總累計數據與加油機主板的加油量累計相比較，如果兩者不符，則電子鉛封對加油機進行控制。
(5)電子鉛封由加油機主板對其供電，電源電壓為8伏。如果加油機更換主板而導致電子鉛封檢測不到主板的電壓信號，則電子鉛封對加油機進行控制。
(6)電子鉛封對加油機的控制分成三個部分，且同時實施關閉加油機加密傳感器的信號傳輸通路、關閉加油機電磁閥、關閉加油機電機。
(7)電子鉛封的解封:由計量行政管理部門或其授權的單位，持有計量行政管理部門發放的用于打開電子鉛封的IC卡(計量管理卡)對電子鉛封進行解封。
二、電子鉛封的功能
1.對加油機加密傳感器送入的加密信號進行解調，使其變成正常信號后，送入加油機主板進行正常的計算和顯示。
2.記錄加油機每次加油的加油量、加油金額、加油單價、加油日期等數據并存入電子鉛封的內存。其加油量、加油金額的累計數據必須保留兩年以上。
3.每次加油結束后，電子鉛封內記錄的本次加油的數據自動與加油機本次加油的數據進行比對。
4.每次加油結束后，電子鉛封內記錄的加油量累計數據與加油機內加油量的累計數據進行自動比對。
5.根據比對的結果進行處理，對加油機的傳感器以及加油機的電機、電磁閥進行控制。
6.電子鉛封具有較好的人機對話功能；具有RS232標準接口，與IC卡讀卡器相連，通過讀卡器，由計量行政管理部門或其授權的單位用IC卡對電子鉛封進行操作。
三、電子鉛封電路主要模塊
1.脈沖發生器加解密電路模塊。2.稅控屏顯數據、加油量總累計讀取電路模塊。3.與計量CPU的RS232通訊電路模塊。4.加油機加油泵和加油電磁閥的控制電路模塊。5.中文點陣液晶顯示電路模塊。6.SAM卡電路模塊。7.CPU型IC卡讀卡電路模塊。8.大容量存儲卡讀卡電路模塊。
四、電子鉛封后臺管理軟件功能
1.IC卡管理
(1)卡片初始化功能:對所有使用前的IC卡(包括SAM卡)進行初始化處理、在卡內建立相應的應用文件、密鑰下載等。
(2)IC卡的發放功能:①根據管理的要求及不同的權限，發放不同類型、不同權限的IC卡(加油機檢定修理卡、稽查監督數據采集卡、初始化卡、加油站數據采集管理卡、SAM卡等)，并對發放的IC卡進行功能定義(檢定或修理用、采集數據用、初始化用、加密用等)；②登記已發放的IC卡的相關信息，包括持卡人姓名、性別、部門、工號、卡片類型等。
(3)IC卡管理功能:卡片的增加、刪除、發放、回收、掛失，卡片資料的修改、查詢、查找、打印等。
2.電子鉛封的數據管理
為了電子鉛封管理的有效性和唯一性，防止違法人員對電子鉛封的攻擊造成電子鉛封本身存在問題，所以必須對電子鉛封數據進行管理。
(1)電子鉛封內計量CPU序列號生成(每個電子鉛封內的計量CPU都是經過唯一性編碼處理的，而且編碼由計算機隨機產生)。
(2)電子鉛封內計量CPU登記，包括出廠日期、安裝的加油機、加油站等的相關信息。
(3)電子鉛封信息的增加、刪除、修改、查詢、打印等。
3.采集數據管理
(1)讀取由稽查監督數據采集卡采集到的數據和信息，包括電子鉛封的初始化信息(電子鉛封的初始化日期、計量CPU序列號、初始化的IC卡卡號)、鎖定記錄信息(鎖定的原因、時間、狀態、對應的加油機機號以及電子鉛封號)、檢定或修理用油、自校用油等信息。
(2)對違法加油站處理信息管理:加油站接受處理的時間、處理的情況、稽查工作人員以及對電子鉛封初始化等相關記錄的生成。
(3)對電子鉛封內初始化信息、電子鉛封鎖定記錄信息、檢定或修理用油信息、自校用油信息、違法處理信息在多種條件下的查詢、瀏覽。
4.電子鉛封工作人員管理
增加、刪除系統操作人員修改其密碼、權限等。
5.數據備份
系統工作時間較長以后，系統內的文件可能會很大，需要將一些相對過期的文件或記錄備份出來作為歷史記錄，以保證系統的運行速度。
五、結論
與傳統鉛封不同，電子鉛封其實是一個電子裝置，它既能對加油機的作弊情況進行監視，又能對作弊的加油機實施控制。通過電子鉛封對加油機的監控，一方面可以有效地防止目前加油機出現的較為隱蔽的偷油以及偷稅行為，尤其是加油機的帶有高科技性質的作弊行為；另一方面，又可以大大降低監管部門的監管成本，提高對加油機作弊監管的有效性。
作者單位【茅慶祿戚健民江蘇省宜興市計量檢定測試所、胡建棟江蘇省無錫市計量測試中心】
